HỘP ĐIỆN Detroit Diesel DD15

Tổng quan về hộp điện Detroit Diesel DD15

Đối với các dòng xe đầu kéo Mỹ sử dụng động cơ Detroit, hộp điện Detroit Diesel DD15 hay còn gọi là hộp điều khiển động cơ MCM (Motor Control Module) được xem là bộ não trung tâm quyết định đến toàn bộ hiệu suất vận hành. Khác với các dòng động cơ thế hệ cũ, các dòng động cơ DD13, DD15 và DD16 hiện đại phụ thuộc hoàn toàn vào các thuật toán xử lý thời gian thực của MCM để điều phối lượng phun nhiên liệu, áp suất đường ống cao áp và kiểm soát lượng khí thải đạt chuẩn khắt khe. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các lỗi thường gặp của hộp điện MCM không chỉ giúp các chủ xe tối ưu chi phí vận hành mà còn giúp các kỹ thuật viên tại gara đưa ra phương án sửa chữa nhanh chóng, chính xác.

Hộp điều khiển MCM được gắn trực tiếp trên thân động cơ. Vị trí này giúp rút ngắn chiều dài dây dẫn đến các kim phun và cảm biến, giảm thiểu độ trễ tín hiệu và nhiễu điện từ. Tuy nhiên, việc lắp đặt trực tiếp trên động cơ cũng khiến hộp điện này phải liên tục chịu đựng nhiệt độ cao, rung động cơ học lớn và các tác nhân môi trường như nước mưa, dầu mỡ hay bụi bẩn. Do đó, thiết kế phần cứng của thiết bị này đòi hỏi tiêu chuẩn công nghiệp cực kỳ khắt khe từ nhà sản xuất Continental và Daimler Trucks.

Chức năng cốt lõi của hộp điều khiển động cơ MCM DD15

Hộp điện Detroit Diesel DD15 thực hiện nhiệm vụ điều khiển toàn bộ chu kỳ hoạt động của động cơ thông qua việc tiếp nhận và xử lý hàng trăm tín hiệu mỗi giây từ các cảm biến trục khuỷu, trục cam, cảm biến áp suất khí nạp, nhiệt độ nước làm mát và áp suất dầu bôi trơn. Dưới đây là các chức năng chính của module này:

• Điều khiển hệ thống phun nhiên liệu cực áp (Amplified Common Rail System - ACRS): MCM tính toán chính xác thời điểm phun, lượng phun và áp suất phun thông qua việc kích hoạt các van điện từ trên kim phun. Quá trình này được chia thành nhiều giai đoạn phun (phun mồi, phun chính, phun thứ cấp) để tối ưu hóa công suất và giảm tiếng ồn động cơ.
• Giám sát và bảo vệ động cơ: Khi phát hiện các thông số vượt ngưỡng an toàn như áp suất dầu quá thấp hoặc nhiệt độ nước làm mát quá cao, MCM sẽ kích hoạt chế độ bảo vệ (Engine Derate), giảm công suất hoặc tắt máy hoàn toàn để ngăn ngừa hư hỏng cơ khí nghiêm trọng.
• Phối hợp điều khiển khí xả: MCM liên tục trao đổi dữ liệu với hộp điều khiển khí xả ACM (Aftertreatment Control Module) để kiểm soát hoạt động của van tuần hoàn khí xả EGR, bộ tăng áp biến thiên hình học (VGT) và quá trình tái tạo bầu lọc muội than DPF, phun dung dịch khí xả DEF/Adblue vào bầu lọc SCR.
• Giao tiếp mạng CAN Bus: MCM kết nối trực tiếp với hộp điều khiển cabin CPC (Common Powertrain Controller) thông qua đường truyền tốc độ cao J1939 để đồng bộ hóa hoạt động của động cơ với hộp số, hệ thống phanh ABS và bảng đồng hồ táp-lô.

Thông số kỹ thuật chi tiết của hộp điện Detroit Diesel DD15

Để đảm bảo hiệu quả thay thế và tính tương thích cao nhất khi tiến hành sửa chữa, việc nắm vững các thông số kỹ thuật và mã phụ tùng đối chiếu là điều bắt buộc đối với thợ kỹ thuật. Dưới đây là bảng thông tin chi tiết của thiết bị:

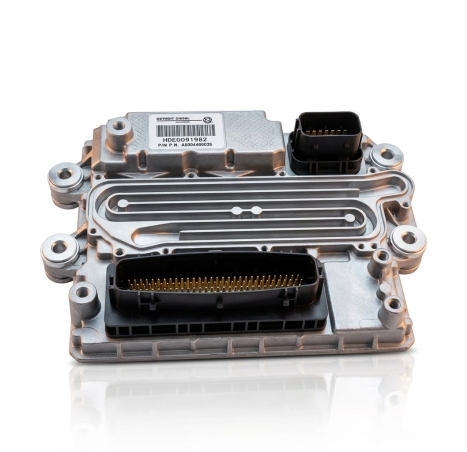

• Tên sản phẩm: Hộp điện Detroit Diesel DD15 / Hộp điều khiển động cơ MCM (Motor Control Module)
• Mã phụ tùng gốc (OEM Part Number): A004466035 hoặc A 004 466 03 5
• Mã thay thế tương thích (Cross Reference): A0004463435, A0004465235, A0004468435, EA004466035, RA004466035
• Nhà sản xuất thiết bị gốc: Detroit Diesel / Daimler Trucks / Continental
• Động cơ áp dụng: Detroit DD13, DD15, DD16 với dung tích xi-lanh từ 12.8L đến 15.6L
• Điện áp hoạt động tiêu chuẩn: 12V DC
• Cấu trúc vỏ bảo vệ: Hợp kim nhôm đúc nguyên khối, tích hợp rãnh tản nhiệt đặc biệt giải nhiệt bằng dầu nhiên liệu tuần hoàn hoặc không khí tự nhiên, tăng khả năng chống nhiễu từ trường và chịu va đập mạnh.
• Cổng kết nối vật lý: Hệ thống giắc cắm đa chân chia làm hai cụm chính gồm giắc 120 chân (120-pin) kết nối với hệ thống dây điện động cơ và giắc 21 chân (21-pin) kết nối với hệ thống điện thân xe. Tất cả đều đạt tiêu chuẩn chống nước IP69K khép kín.

Các nguyên nhân phổ biến gây hư hỏng hộp điện MCM DD15

Dù được chế tạo bằng vật liệu cao cấp nhưng trong môi trường hoạt động thực tế tại Việt Nam, hộp điện Detroit Diesel DD15 vẫn có thể gặp sự cố do một số nguyên nhân điển hình:

Một trong những nguyên nhân hàng đầu là tình trạng lọt nước hoặc dầu diesel vào giắc cắm. Hiện tượng mao dẫn có thể đẩy dầu nhiên liệu ngược từ các cảm biến hoặc kim phun theo đường dây điện đi thẳng vào bên trong hộp điện qua các chân giắc 120-pin. Khi dầu hoặc nước xâm nhập vào bo mạch điện tử, chúng gây ra hiện tượng ngắn mạch, ăn mòn các đường mạch in siêu nhỏ và làm tê liệt các IC điều khiển.

Bên cạnh đó, việc hệ thống sạc của xe hoạt động không ổn định (máy phát điện bị hỏng bộ tiết chế làm điện áp vọt lên quá cao) hoặc việc đấu nối điện cẩu thả, câu bình ắc quy sai cực tính cũng là thủ phạm phá hủy chip nguồn và các diode bảo vệ bên trong hộp MCM. Ngoài ra, do hệ thống giải nhiệt của hộp sử dụng đường dầu nhiên liệu chạy qua đế nhôm, nếu đường dầu này bị tắc nghẽn hoặc nhiệt độ nhiên liệu quá cao, hộp MCM sẽ nhanh chóng bị quá nhiệt, dẫn đến chết các linh kiện bán dẫn công suất điều khiển kim phun.

Dấu hiệu nhận biết hộp MCM Detroit DD15 đang bị lỗi

Khi hộp điện MCM gặp sự cố, xe đầu kéo thường xuất hiện các triệu chứng rõ rệt dưới đây:

Đầu tiên là hiện tượng xe không thể khởi động được (Engine Cranks But Won't Start) hoặc mất hoàn toàn tín hiệu kết nối với thiết bị chẩn đoán. Khi bật chìa khóa điện, đèn báo lỗi động cơ (Check Engine) không sáng hoặc nhấp nháy liên tục, đồng hồ táp-lô hiển thị lỗi mất kết nối đường truyền CAN (J1939 Redundant Link Failure). Lúc này, hộp MCM có thể đã bị mất nguồn nuôi hoặc chip vi xử lý trung tâm đã ngừng hoạt động.

Một dấu hiệu khác là động cơ chạy không đều, bị bỏ máy (misfire) ngắt quãng hoặc lịm đi khi nóng máy. Khi nhiệt độ động cơ tăng lên, các vết nứt vi mạch trên bo mạch của hộp MCM giãn nở ra làm hở mạch, cắt đứt tín hiệu điều khiển kim phun của một hoặc nhiều xi-lanh. Khi xe nguội lại, các mối hàn co lại và xe có thể nổ máy bình thường trở lại.

Quy trình chẩn đoán lỗi hộp điện MCM bằng phần mềm chuyên dụng

Để xác định chính xác lỗi có phải do hộp điện Detroit Diesel DD15 hay do hệ thống đường dây điện sườn xe, các kỹ thuật viên bắt buộc phải sử dụng thiết bị chẩn đoán chuyên dụng của Detroit:

Bước đầu tiên là kết nối máy tính có cài đặt phần mềm Detroit Diesel Diagnostic Link (DDDL) phiên bản mới nhất thông qua cục giao tiếp phần cứng (như Nexiq USB Link 2 hoặc 3). Kỹ thuật viên sẽ tiến hành quét toàn bộ hệ thống để kiểm tra xem có thiết lập được giao tiếp với MCM hay không. Nếu phần mềm báo "MCM Not Responding", việc đầu tiên cần làm là dùng đồng hồ vạn năng đo kiểm nguồn cấp (12V) và dây mát tại giắc 21-pin của hộp điện, đồng thời kiểm tra điện trở đường truyền CAN (khoảng 60 Ohm khi tắt khóa điện).

Nếu nguồn cấp và đường truyền mạng vẫn bình thường nhưng không thể kết nối với hộp, khả năng cao là hộp đã bị hỏng phần cứng bên trong. Trong trường hợp vẫn kết nối được, kỹ thuật viên sẽ đọc mã lỗi (Fault Codes) chi tiết. Các mã lỗi liên quan đến điện áp tham chiếu 5V cho cảm biến (Sensor Supply Voltage Failure) hoặc lỗi bộ nhớ EEPROM nội bộ của hộp là những minh chứng rõ ràng cho thấy hộp điện cần được tháo xuống để kiểm tra chuyên sâu hoặc thay thế.

Yêu cầu bắt buộc khi lắp đặt và lập trình hộp điện mới

Không giống như các phụ tùng cơ khí thông thường mua về là có thể lắp ngay, hộp điện Detroit Diesel DD15 đòi hỏi quy trình cài đặt vô cùng nghiêm ngặt. Khi mua một hộp điện MCM mới hoặc hộp bãi nguyên bản từ xe khác, hộp này sẽ không thể khởi động được động cơ ngay lập tức do chưa trùng khớp mã số VIN của xe và cấu hình kim phun (Injector Calibration Codes).

Kỹ thuật viên bắt buộc phải sử dụng phần mềm Detroit Diesel Diagnostic Link (DDDL) có tài khoản kết nối máy chủ Daimler để thực hiện thao tác nạp dữ liệu chương trình (Flash / Software Calibration). Quá trình này bao gồm việc tải file cấu hình chuẩn dựa trên số VIN của xe từ hệ thống dữ liệu của hãng, sau đó nạp trực tiếp vào bộ nhớ của MCM. Tiếp theo, thợ máy phải tiến hành khai báo lại mã số cân chỉnh của từng kim phun (6 kim tương ứng với 6 dãy mã hex) vào hộp mới để đảm bảo động cơ nổ êm, không bị khói đen và tối ưu hóa lượng tiêu hao nhiên liệu. Nếu bỏ qua bước này, động cơ có thể chạy không đều hoặc báo lỗi liên tục trên bảng đồng hồ điều khiển.

Dịch vụ sửa chữa hệ thống điện và cung cấp phụ tùng đầu kéo uy tín

Hiểu được tầm quan trọng của chiếc xe đầu kéo đối với chuỗi cung ứng hàng hóa, chúng tôi tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối phụ tùng đầu kéo Mỹ chính hãng, đồng thời cung cấp giải pháp kỹ thuật toàn diện cho hệ thống điện động cơ Diesel.

Chúng tôi không chỉ cung cấp hộp điện Detroit Diesel DD15 chính hãng (mới và hàng tháo xe nguyên bản đã qua kiểm tra nghiêm ngặt) mà còn sở hữu đội ngũ kỹ thuật viên giàu kinh nghiệm cùng hệ thống trang thiết bị nhà xưởng hiện đại bậc nhất. Chúng tôi chuyên nhận khắc phục các lỗi phức tạp liên quan đến hệ thống điện - điện tử xe đầu kéo Mỹ, thực hiện test xóa lỗi triệt để, khôi phục dữ liệu hộp MCM và khắc phục các vấn đề liên quan đến hệ thống xử lý khí xả động cơ Diesel như DPF (Diesel Particulate Filters), DEF (Diesel Exhaust Fluid) hay hệ thống khử xúc tác chọn lọc SCR (Adblue).

Mọi sản phẩm hộp điện và linh kiện điện tử do chúng tôi cung cấp đều đi kèm với chính sách bảo hành rõ ràng, hỗ trợ cài đặt, nạp phần mềm chuẩn hãng tận nơi cho quý khách hàng và các gara đối tác trên toàn quốc. Sự hài lòng và những chuyến đi an toàn của bạn chính là tôn chỉ hoạt động của chúng tôi.
