CẢM BIẾN ÁP SUẤT NHỚT

Hệ thống bôi trơn là mạch máu duy trì sự sống cho động cơ diesel hạng nặng, và cảm biến áp suất nhớt chính là "bác sĩ" giám sát liên tục áp lực của dòng chảy này. Một sự cố nhỏ xảy ra ở bộ phận cảm biến có thể dẫn đến những phán đoán sai lệch từ bộ điều khiển trung tâm (ECU), gây ra tình trạng dừng máy đột ngột hoặc nghiêm trọng hơn là bó máy, hư hỏng hoàn toàn lốc máy. Việc thấu hiểu chi tiết kỹ thuật, nguyên lý hoạt động và các phương pháp chẩn đoán liên quan đến dòng cảm biến áp suất nhớt Navistar International mã hiệu 7099636C1 sẽ giúp các chủ xe và kỹ thuật viên tối ưu hóa quy trình vận hành, bảo dưỡng dòng xe đầu kéo chuyên dụng.

Cảm biến áp suất nhớt là gì và vai trò đối với động cơ diesel

Cảm biến áp suất nhớt (Oil Pressure Sensor) là thiết bị đo lường áp lực cơ học của nhớt bôi trơn trong các đường dầu chính của động cơ, sau đó chuyển đổi giá trị này thành tín hiệu điện gửi về hộp ECU. Trên các dòng xe vận tải hạng nặng, động cơ phải hoạt động liên tục dưới tải trọng lớn và nhiệt độ cao. Lúc này, màng dầu bôi trơn giữa các chi tiết chuyển động quay như trục khuỷu, thanh truyền, trục cam cần được duy trì ở một áp suất nhất định để tránh tiếp xúc kim loại trực tiếp.

Nếu áp suất nhớt quá thấp, màng dầu bị phá hủy gây mài mòn cực nhanh. Ngược lại, nếu áp suất quá cao, hệ thống có nguy cơ bị rò rỉ, thổi gioăng phớt hoặc làm hỏng bộ lọc nhớt. Cảm biến chính là chốt chặn thông tin giúp ECU đưa ra các quyết định bảo vệ động cơ kịp thời như bật đèn cảnh báo, giới hạn mô-men xoắn hoặc chủ động tắt máy khi áp suất nhớt rơi xuống dưới ngưỡng an toàn.

Thông số kỹ thuật chi tiết cảm biến áp suất nhớt Navistar 7099636C1

Mã sản phẩm 7099636C1 là dòng cảm biến chính hãng được thiết kế riêng biệt bởi Navistar International, đảm bảo độ tương thích tuyệt đối và khả năng hoạt động bền bỉ trong môi trường khắc nghiệt của khoang động cơ xe đầu kéo. Dưới đây là bảng thông số kỹ thuật chi tiết của thiết bị:

• Loại cảm biến: Cảm biến áp suất chất lỏng (Oil Pressure Sensor) chuyên dụng.
• Mã sản phẩm (OEM Part Number): 7099636C1.
• Hãng sản xuất gốc: Navistar International (USA).
• Dải áp suất đo (Pressure Rating): Tối đa 6 Bar (tương đương khoảng 87 PSI) - dải đo lý tưởng cho các dòng động cơ diesel cỡ lớn.

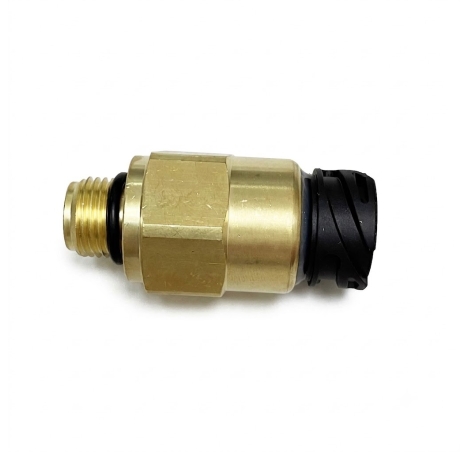

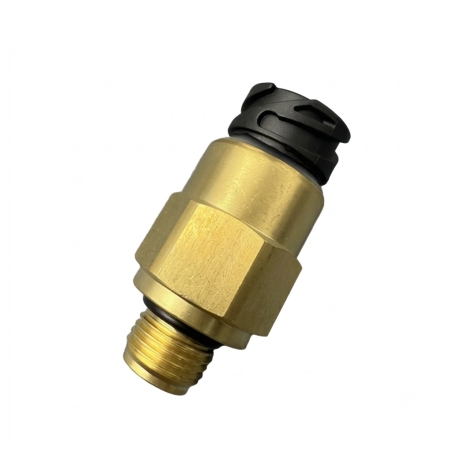

• Chất liệu thân (Housing): Đồng thau (Brass) cao cấp, chống ăn mòn hóa học bởi phụ gia trong nhớt và chịu lực rung động cơ học tốt.
• Kiểu giắc cắm (Connector): Giắc nhựa cứng màu đen chống cháy, thiết kế dạng ngàm khóa xoay (Bayonet / Twist-Lock / Multi-pin) giúp cố định chắc chắn đầu nối dây điện, ngăn ngừa tình trạng lỏng giắc do rung lắc.
• Độ kín khít (Sealing): Trang bị gioăng cao su O-ring chống tràn nhớt, chịu nhiệt độ cao, ngăn chặn rò rỉ dầu ra khoang máy qua ren bắt tiện dụng.
• Trọng lượng tiêu chuẩn: Khoảng 0.19 kg (0.41 lbs).
• Điện áp vận hành: 5V DC – Nguồn điện áp tham chiếu (Reference Voltage) ổn định cấp trực tiếp từ hộp điều khiển ECU.

Nguyên lý hoạt động của cảm biến áp suất nhớt 7099636C1

Cảm biến áp suất nhớt Navistar hoạt động dựa trên nguyên lý cảm biến áp trở điện (Piezoresistive). Khi lắp vào block máy, phần đầu ren của cảm biến tiếp xúc trực tiếp với đường nhớt chính của động cơ. Áp lực của nhớt đẩy vào màng ngăn silicon tích hợp bên trong đầu cảm biến.

Khi màng ngăn bị biến dạng dưới áp lực nhớt, các điện trở vi mô cấy trên màng sẽ thay đổi giá trị điện trở. ECU cấp một dòng điện ổn định 5V DC vào cảm biến. Sự thay đổi điện trở này làm biến đổi điện áp đầu ra (thường dao động từ 0.5V đến 4.5V tương ứng với dải áp suất từ 0 đến 6 Bar). ECU sẽ đọc giá trị điện áp phản hồi này, tính toán ra áp suất thực tế và hiển thị lên đồng hồ taplo cabin, đồng thời giám sát xem trị số đó có nằm trong dải an toàn hay không.

Đối với các dòng Xe đầu kéo Mỹ trang bị động cơ MaxxForce hoặc Navistar, việc giám sát này diễn ra theo thời gian thực với tần suất hàng trăm lần mỗi giây. Bất kỳ sự sụt giảm áp suất đột ngột nào cũng được hệ thống ghi nhận ngay lập tức nhằm ngăn ngừa các thảm họa hư hỏng cơ khí.

Dấu hiệu nhận biết cảm biến áp suất nhớt gặp sự cố

Khi cảm biến áp suất nhớt bị lão hóa hoặc hư hại do nhiệt độ, môi trường, xe thường xuất hiện các triệu chứng đặc trưng sau:

1. Đèn báo áp suất nhớt sáng liên tục hoặc nhấp nháy

Đây là dấu hiệu phổ biến nhất. Đèn cảnh báo áp suất dầu màu đỏ trên bảng đồng hồ taplo phát sáng ngay cả khi mức dầu nhớt trong cacte vẫn đầy đủ và bơm nhớt hoạt động bình thường. Điều này xảy ra do mạch điện bên trong cảm biến bị ngắn mạch hoặc đứt, gửi tín hiệu sai lệch về việc thiếu áp suất nhớt về ECU.

2. Đồng hồ đo áp suất hiển thị sai lệch hoặc không hoạt động

Kim đo áp suất trên cabin nhảy loạn xạ, lúc kịch kim (vượt mức 6 Bar) lúc lại rơi về vạch số 0 dù động cơ đang hoạt động ổn định ở vòng tua cao. Đôi khi, đồng hồ bị kẹt cứng ở một vị trí cố định không đổi kể cả khi khởi động hay tắt máy.

3. Động cơ tự động kích hoạt chế độ bảo vệ (Limp Mode)

Khi nhận được tín hiệu áp suất nhớt thấp bất thường từ cảm biến 7099636C1, ECU của xe đầu kéo sẽ lập tức kích hoạt chế độ phòng vệ. Xe bị giới hạn công suất, không thể tăng ga lên vòng tua cao hoặc tệ hơn là tự động tắt máy sau vài giây cảnh báo để tránh việc động cơ bị phá hủy. Điều này gây gián đoạn hành trình và ảnh hưởng trực tiếp đến hiệu suất vận tải.

4. Rò rỉ dầu nhớt tại chân cảm biến

Qua thời gian dài hoạt động dưới áp lực lớn và nhiệt độ cao, gioăng O-ring ở chân ren cảm biến có thể bị chai cứng, nứt nẻ. Đồng thau ở phần ren lắp cũng có thể bị biến dạng nhẹ dẫn đến hiện tượng nhớt máy rò rỉ ra ngoài, bám bẩn quanh khu vực cảm biến và gây hao hụt nhớt động cơ.

Quy trình chẩn đoán lỗi cảm biến áp suất nhớt chuyên nghiệp

Để xác định chính xác nguyên nhân lỗi do bản thân cảm biến 7099636C1 hay do hệ thống bôi trơn thực tế gặp sự cố (như hỏng bơm nhớt, nghẹt lọc, lọt nhiên liệu làm loãng nhớt), kỹ thuật viên cần thực hiện quy trình chẩn đoán bài bản:

Bước 1: Kết nối thiết bị chẩn đoán chuyên dụng

Sử dụng máy chẩn đoán và phần mềm kiểm tra lỗi động cơ chuyên sâu để quét toàn bộ hệ thống điện thân xe và động cơ. Đọc các mã lỗi (DTC) lưu trong ECU. Các mã lỗi liên quan đến áp suất nhớt thường có định dạng liên quan đến mạch cảm biến (như hở mạch, ngắn mạch nguồn, ngắn mạch mass hoặc dữ liệu không hợp lệ).

Bước 2: Kiểm tra dữ liệu động (Live Data)

Xem thông số áp suất nhớt thực tế được ECU ghi nhận khi động cơ nổ máy ở chế độ không tải và có tải. So sánh thông số này với thông số chuẩn từ tài liệu kỹ thuật của nhà sản xuất Navistar.

Bước 3: Đo kiểm điện áp thực tế

Sử dụng đồng hồ vạn năng (VOM) để đo nguồn cấp 5V DC từ ECU tại giắc cắm của cảm biến. Kiểm tra thông mạch dây tín hiệu và dây mass để loại trừ khả năng đứt dây hoặc chập điện dọc đường dây dẫn.

Bước 4: Sử dụng đồng hồ đo áp suất cơ học

Đây là bước kiểm chứng quan trọng nhất. Kỹ thuật viên sẽ tháo cảm biến áp suất nhớt ra và lắp một đồng hồ áp suất cơ học trực tiếp vào cổng đo trên lốc máy. Khởi động động cơ và quan sát chỉ số trên đồng hồ cơ. Nếu áp suất trên đồng hồ cơ hoàn toàn bình thường nhưng thông số trên máy chẩn đoán hiển thị sai, điều đó khẳng định chắc chắn cảm biến 7099636C1 đã bị hỏng và cần được thay thế.

Dịch vụ kỹ thuật và phân phối phụ tùng uy tín tại Phụ Tùng Đầu Kéo

Hiểu được vai trò then chốt của hệ thống điện - điện tử trên các dòng xe vận tải nặng, chúng tôi không chỉ cung cấp phụ tùng thay thế chất lượng cao mà còn mang đến hệ sinh thái giải pháp kỹ thuật toàn diện cho gara và các đội xe:

• Cung cấp phụ tùng chính hãng: Phân phối cảm biến áp suất nhớt Navistar 7099636C1 nhập khẩu trực tiếp, đảm bảo độ bền vượt trội, dải đo chuẩn xác và độ tương thích hoàn hảo cho các dòng động cơ Cummins, MaxxForce, Detroit.
• Thiết bị nhà xưởng và chẩn đoán: Cung cấp các loại máy quét lỗi cầm tay, thiết bị chẩn đoán chuyên sâu cấp đại lý, phần mềm kiểm tra lỗi động cơ thân xe tiên tiến giúp thợ kỹ thuật bắt bệnh nhanh chóng, chính xác.
• Dịch vụ test xóa lỗi chuyên sâu: Nhận xử lý, xóa các mã lỗi cứng đầu, căn chỉnh hệ thống điện - điện tử phức tạp trên cabin và động cơ xe đầu kéo.
• Chẩn đoán hệ thống xử lý khí xả: Tư vấn, kiểm tra và khắc phục triệt để lỗi liên quan đến các bộ lọc hạt Diesel (DPF), hệ thống nước khí thải DEF (Adblue), và công nghệ khử xúc tác chọn lọc SCR (Selective Catalytic Reduction), giải quyết triệt để tình trạng xe bị giới hạn công suất do lỗi khí thải.

Hướng dẫn thay thế cảm biến áp suất nhớt Navistar 7099636C1 đúng kỹ thuật

Khi tiến hành thay thế cảm biến mới, kỹ thuật viên cần tuân thủ nghiêm ngặt các bước sau để đảm bảo độ bền tối đa cho linh kiện:

1. Chuẩn bị dụng cụ: Khẩu tuýp sâu lòng phù hợp với kích thước lục giác của thân cảm biến đồng thau, mỡ bôi trơn chịu nhiệt nhẹ, giẻ sạch và cảm biến mới 7099636C1 chính hãng.
2. Đảm bảo an toàn: Tắt hoàn toàn khóa điện của xe. Đợi cho động cơ nguội hẳn để tránh nguy cơ bị bỏng do nhớt nóng hoặc các chi tiết máy xung quanh.
3. Vệ sinh khu vực xung quanh: Dùng vòi xịt khí nén hoặc dung dịch vệ sinh làm sạch bụi bẩn, đất cát xung quanh chân cảm biến cũ để tránh dị vật rơi vào đường dầu bôi trơn khi tháo ra.
4. Tháo giắc cắm: Nhẹ nhàng xoay ngàm khóa (Twist-lock) của giắc nhựa màu đen để mở khóa, sau đó rút giắc cắm ra. Tránh dùng lực giật mạnh làm hỏng các chân pin bên trong giắc nối điện.
5. Tháo cảm biến cũ: Dùng khẩu tuýp chuyên dụng vặn ngược chiều kim đồng hồ để tháo cảm biến cũ ra khỏi lốc máy.
6. Lắp cảm biến mới: Kiểm tra xem gioăng O-ring đi kèm đã được đặt đúng vị trí rãnh trên ren cảm biến hay chưa. Bôi một lớp nhớt mỏng, sạch lên gioăng O-ring để tạo độ kín tối ưu khi siết. Vặn cảm biến mới bằng tay vào ren trước để tránh hiện tượng cháy ren (chệch ren), sau đó dùng lực kế siết lực vừa đủ theo đúng khuyến cáo momen xoắn của hãng (thân đồng thau rất dễ bị nứt hoặc biến dạng nếu siết quá lực).
7. Kết nối giắc cắm và chạy thử: Cắm lại giắc điện và khóa ngàm xoay an toàn. Khởi động động cơ, kiểm tra xem có hiện tượng rò rỉ dầu tại chân ren hay không. Dùng thiết bị chẩn đoán để xóa các mã lỗi lịch sử trong ECU, sau đó chạy thử để theo dõi thông số áp suất nhớt hoạt động ổn định trên màn hình.

Việc lựa chọn và thay thế đúng dòng cảm biến áp suất nhớt chất lượng cao như mã sản phẩm Navistar 7099636C1 không chỉ giúp bảo vệ khối động cơ đắt tiền khỏi nguy cơ hư hỏng nghiêm trọng, mà còn đảm bảo cho những chuyến hành trình dài luôn diễn ra an toàn và thông suốt. Hãy luôn đồng hành cùng các đơn vị phân phối phụ tùng và dịch vụ kỹ thuật uy tín để nhận được sự hỗ trợ chuyên nghiệp nhất.
